در دسترس هر جفت ، 100 تا 2400 جفت تشکیل دهید
مناسب برای نصب مجرای
هسته هوا طراحی شده است
با LSZH ، PE یا ژاکت دیگر برای مقاومت در برابر شعله یا هر ویژگی دیگر در دسترس است
مطابق با درخواست مشتری با طراحی ویژه موجود است
طول تحویل بنا به درخواست مشتری
بسته بندی و کدگذاری رنگی دیگر مطابق درخواست مشتری در دسترس است
|
Specification |
Recommended |
|
Standard |
TCT 1385 / 10, ASTM D 1535, IEC 247,538 |
|

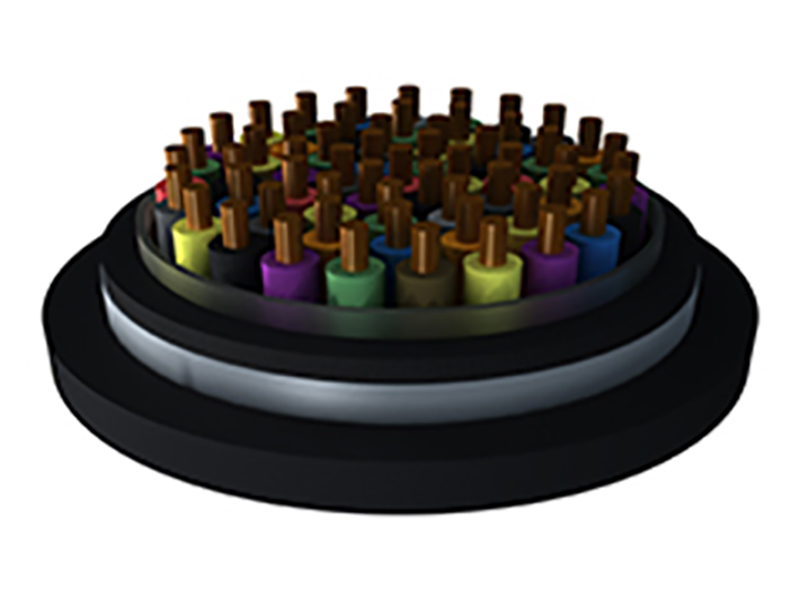

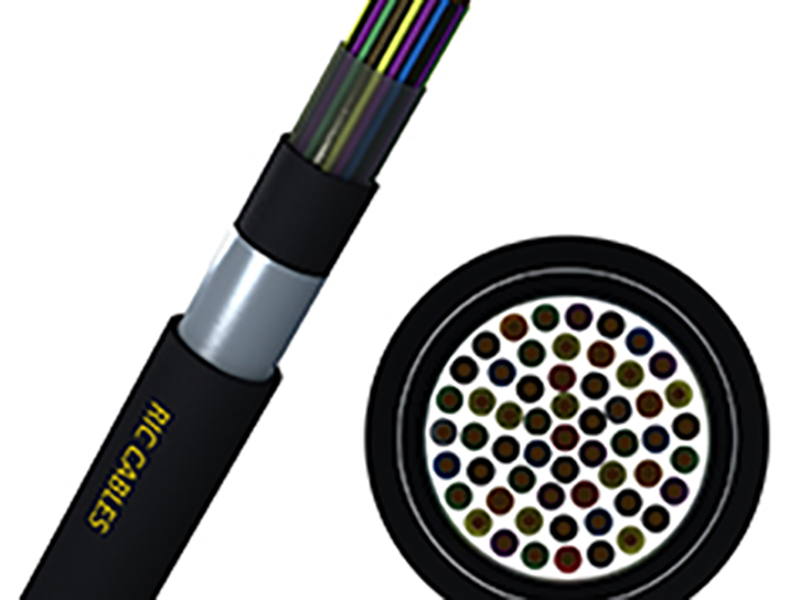

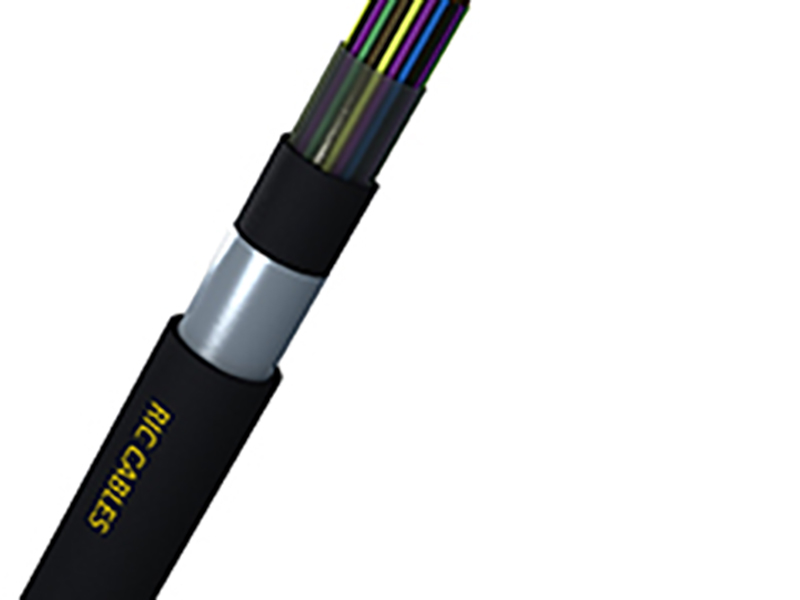

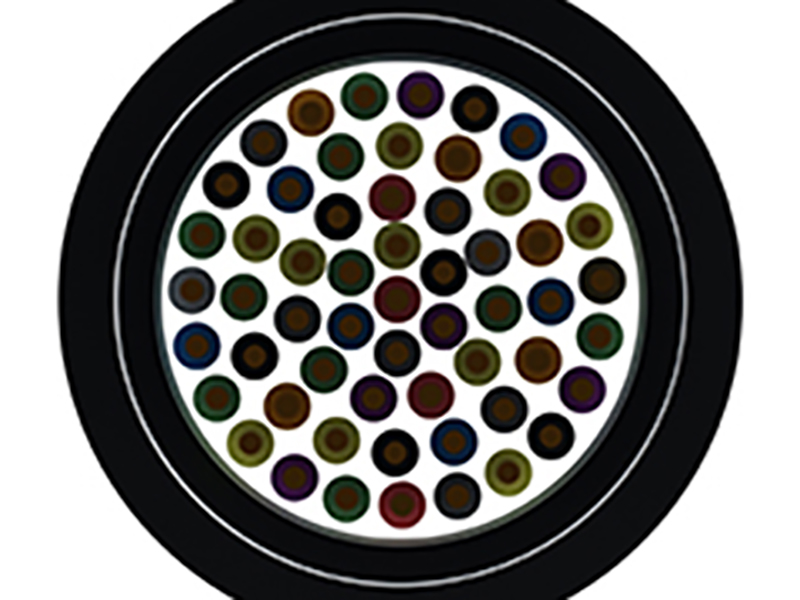

Construction |
|
|
Design type |
1,2 or 3 Layer cable core / polyester tape / Aluminum Shield / 2 jackets |
|
Number of pairs |
100 … 2400 |
|
Material |
Conductor: copper, Insulation: HDPE polyethylene, Inner Sheath: LDPE polyethylene colored black, Outer Sheath: LDPE polyethylene colored black Aluminum Tape: Aluminum Polymer Coated |
|
Jacket Thickness |
Inner sheath: Nominal Thickness = 1.4 mm, Outer sheath: 1.5 ~ 2.8 mm |
|
Cable Diameter |
Nom. 22.5 … 78.5 mm |
|
Cable Weight |
Nom. 555 … 8480 kg/km |
PERFORMANCE:
|
0.6 mm |
0.4 mm |
UNIT |
PARAMETERS |
|
|
65 |
147 |
Ω/km |
Max. Ind |
Resistance |
|
62 |
139 |
Ω/km |
Max. Ave |
|
|
4.5 |
5 |
% |
Max. Ind |
Resistance Unbalance |
|
1.5 |
2 |
% |
Max. Ave |
|
|
4.5 |
2.8 |
Kv/ 3sec |
Conductor to Conductor |
Dielectric Strength |
|
15 |
15 |
Kv/ 3sec |
Conductor to Ground |
|
|
57 |
57 |
Nf/km |
Max. Ind |
Mutual |
|
52±2 |
52±2 |
Nf/km |
Ave |
Capacitance |
|
2625 |
2625 |
Pf/km |
Pair to ground Max.Ind |
Capacitance Unbalance |
|
574 |
574 |
Pf/km |
Max. Ave Pair to ground |
|
|
45 |
45 |
Pf/km |
Max.RMS Pair to pair |
|
|
17.3 |
25.7 |
dB/km |
Ave 1024 KHz |
Attenuation |
|
21.0 |
31.2 |
dB/km |
Ave 1500 KHz |
|
|
35 |
35 |
dB/km |
Worst power-sum 1024 |
Crosstalk |
|
41 |
39 |
dB/km |
Mean power-sum 1024 |
|
|
26 |
26 |
dB/km |
Worst power-sum 3150 |
|
|
32 |
30 |
dB/km |
Mean power-sum 3150 |
|
DIMENSION:
|
Final Weight (Kg/Reel) |
Nominal Weight (Kg/Km) |
Delivery Length (m) |
Outer Diameter(mm) |
Sheath Thickness(mm) |
Size |
|
639 |
555 |
1010 |
22.50 |
1.8 |
100 ×2× 0.4 |
|
863 |
763 |
1010 |
26.50 |
2.0 |
150 ×2× 0.4 |
|
1180 |
960 |
1010 |
28.50 |
2.0 |
200 ×2× 0.4 |
|
1221 |
1330 |
760 |
33.0 |
2.2 |
300 ×2× 0.4 |
|
950 |
1700 |
505 |
37.00 |
2.3 |
400 ×2× 0.4 |
|
1253 |
2065 |
505 |
40.50 |
2.3 |
500 ×2× 0.4 |
|
711 |
2420 |
255 |
43.50 |
2.5 |
600 ×2× 0.4 |
|
1181 |
3805 |
255 |
54.00 |
2.7 |
1000 ×2× 0.4 |
|
1350 |
4475 |
255 |
58.00 |
2.7 |
1200 ×2× 0.4 |
|
1967 |
6485 |
255 |
69.00 |
2.9 |
1800 ×2× 0.4 |
|
2511 |
8480 |
255 |
78.50 |
3.1 |
2400 ×2× 0.4 |
|
|
|
|
|
|
|
|
1290 |
1070 |
1010 |
29.50 |
2.0 |
100 ×2× 0.6 |
|
1349 |
1500 |
760 |
34.50 |
2.2 |
150 ×2× 0.6 |
|
1178 |
1915 |
505 |
38.50 |
2.3 |
200 ×2× 0.6 |
|
1685 |
2710 |
505 |
45.00 |
2.5 |
300 ×2× 0.6 |
|
. |
. |
. |
. |
. |
. |
